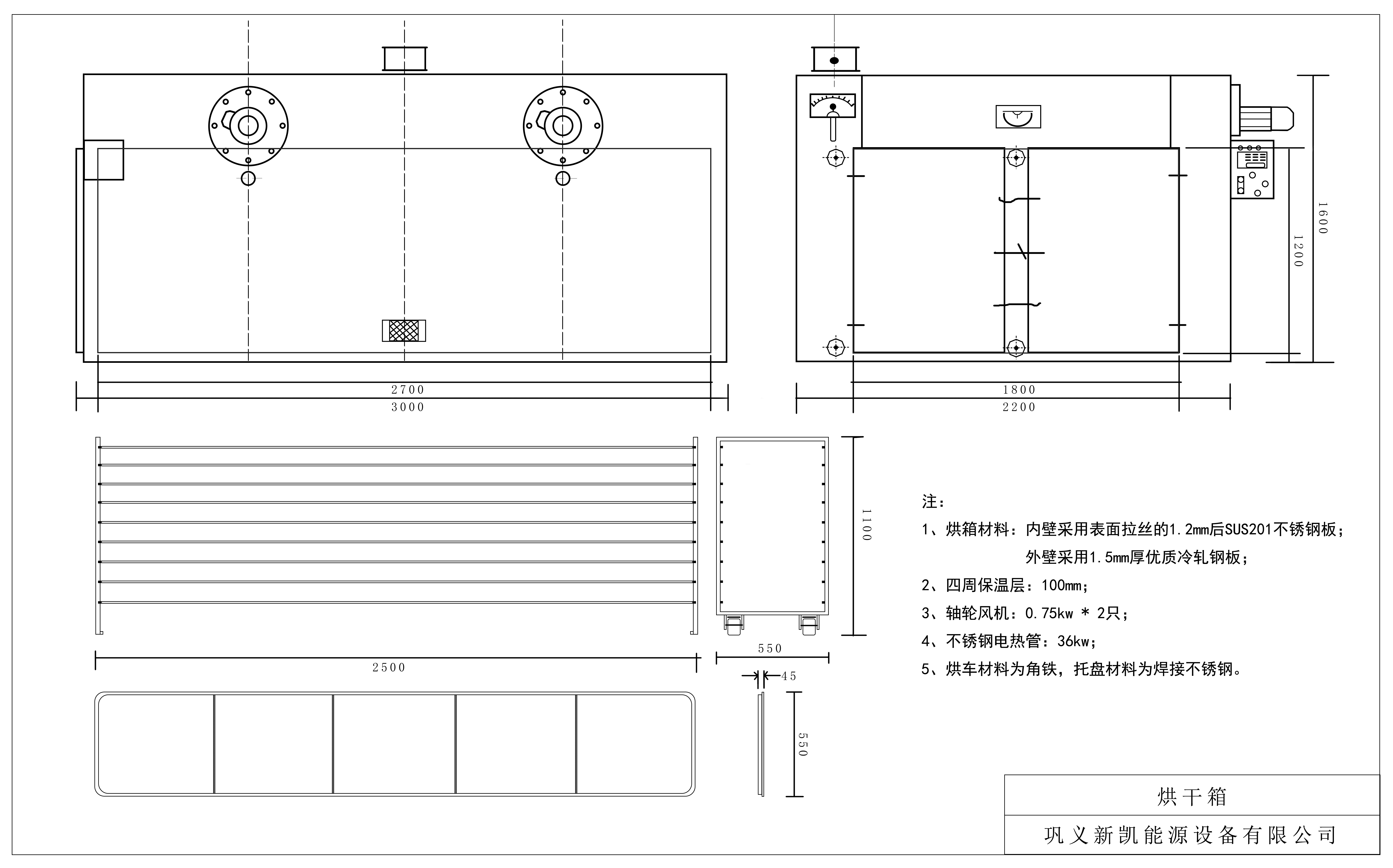

結構組成

●設備設計為整體式結構。由室體、樣品架、電氣控製櫃及底座等組成。

●外壁材料:采用1.5mm厚冷軋鋼板製作,表麵做防鏽處理噴塗環氧聚酯粉末塗料,顏色為駝灰色。

●保溫材料:填充高密度超細玻璃絲纖維棉,保溫效果良好又耐高溫,同時可防止有酸堿性介質對內外膽的腐蝕。工作室溫度到300度時,保證設備外壁溫度不大於室溫50攝氏度。

●工作室內壁:采用表麵拉絲處理的1.2mm厚SUS201不繡鋼板製作工作室內壁和空氣溫度調節腔等

●樣品架:樣品架均為不鏽鋼型材製作,設計合理,經久耐用。在符合國家標準的前提下,各方麵性能都穩定的基礎上更具備實用性和便於操作,單層樣品架均勻承重≤35KG；由於設備寬度較大,樣品架采用雙單元連體(或分體)設計製作,並且取舍便利。

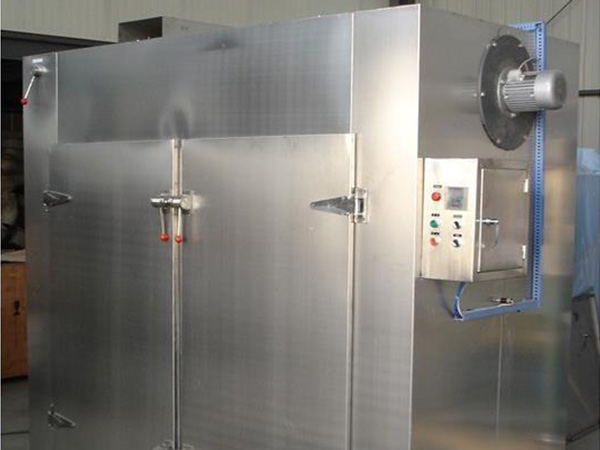

●大門的設計:大門為對開雙開門,前開啟,門洞尺寸:寬1800mm*高1200mm大門與箱體間的密封采用耐溫矽橡膠密封條,采用集箱式鎖緊裝置,並加鎖死裝置,在每個門合理的位置設置1套窗口,用以觀測室內試樣的變化。觀察窗采用多層中空鋼化玻璃,窗口尺寸為300×400mm；

●工作室底部:采用SUS201不鏽鋼拉絲板,厚度1.2mm,底板下麵由槽鋼做為龍骨支撐底板並做網格狀鋪設全部焊接牢固以承受試件的重量；網格間填充玻璃絲纖維棉，以確保整體設備的保溫性能；

●換氣換熱功能:由於本設備烘幹時具有一定的熱量，從而高溫產生壓力，所以在工作室背麵內膽設置新冷風進氣口裝置，同時在設備頂部設有熱風排出口，可在高溫烘幹時由於熱負載造成溫度膨脹，產生壓力，避免事故的發生；

●熱風循環係統:風道安裝於工作室背麵中間部位，風道內安裝盤式不鏽鋼電加熱器、短軸電機、軸流風葉等,軸流風葉圍繞加熱器進行旋轉,使加熱器產生的熱量向內壁的風道擴散,從而實現溫度的均勻性。工作室內的熱空氣從工作室後背麵吸入，經過加熱的空氣在軸流風葉中進行充分的攪拌並從工作室兩側風道送入工作室,實現對工作室的均勻加熱,可滿足工藝條件對溫度均勻度的要求。

●設備降噪處理：本設備的主要噪音來源為強製循環風機,所以為進一步降低設備噪音,采用離心風葉進行強製循環,本風葉具有風量大、運行平穩、噪音低等優點。

●電器控製櫃:置於設備的一側,方便操作。

電氣控製部分

●溫度控製儀表采用全進口富士高精度數顯PID微電腦控製儀表,控製精度高且穩定性好,從而有效保證了溫度的波動範圍及試驗運行；

●控製精度:±0.1℃;

●測溫傳感器：PT100鉑金電阻；

●加熱係統選用鎳絡合金絲電加熱器(經久耐用)；

●溫度控製采用P.I.D+S.S.R，可提高控製元件與界麵使用之穩定性及壽命；

●獨立的超溫保護溫度設置開關(儀表和超溫保護開關雙重保護)；

●具有P.I.D自動演算之功能，可減少人為設定時帶來之不便；

●在運轉或設定中,如發生故障會自動切斷加熱電源

送風係統

●國內短軸電機(低噪音)

●不鏽鋼軸流風葉

●強製式單循環風道循環係統

加熱係統

●加熱器采用W不鏽鋼電加熱器:加熱器功率通過PID分檔控製:固態繼電器進行無觸點過零觸發,無接觸火花和噪音,使用壽命長；

●高溫、空氣循環完全獨立係統,可同時開啟或關閉;

●溫度控製采用P.I.D+S.S.R,係統同頻道協調控製;

●溫度控製輸出功率均（jun1）由微電腦演算,以達高精度及效率高之用電效益。

保護係統

●整體設備超溫保護

●整體設備缺相/逆相保護

●整體設備定時

●風機過熱保護

●設有漏電保護;

●設備定時聲光報警,並有120分貝的警報聲和閃光燈提示;

●設備故障報警並停機保護等功能。

設備使用條件

●環境溫度:5℃~+35℃

●環境濕度:≤90%

●周圍不應有高濃度粉塵及腐蝕性氣體存在,不能在易燃易爆的氣氛中使用和儲存,應有良好的通風條件。

●設備安裝空間位置：

為了通風及操作維護方便,請按下列要求擺放設備：

1）設備左右和後方至少留有能使一人通過的空間(即≥0.7m),以便於進行設備維護

2）設備開門處應留有能使大門任意開啟的空間,建議空間尺寸≥2.0m

●電源要求:AC380(±10%) V/5OHZ

●預裝容量:36KW

隨機資料

●說明書、電路圖；

●操作方法、注意事項、出貨基木配件、維修保養事項；

交貨說明

●供方負責運費送貨上門,合同生效後30個工作日內交貨；

●合同生效預付50%,餘款50%發貨前付清:開具17%增值稅發票；

●供方負責安裝調試操作介紹,直到需方員工獨立操作為止；

●保修期壹年,自安裝驗收之日起計。供方承諾終生提供備件,售後服務須到現場解決的,供方在72小時之內到達用戶現場。

型號規格

●溫度範圍:室溫~300℃

●溫度偏差:≤3%(空載)

●溫度波動度:≤±1℃(空載)

●顯示精度:0.1℃

●升溫速率:1-3℃/min(空載)

●試驗時間定時:1~999秒、分鍾、小時可選

●室體噪音: <65dB (距設備1m處測量)

●內部均與承重:≤700KG
